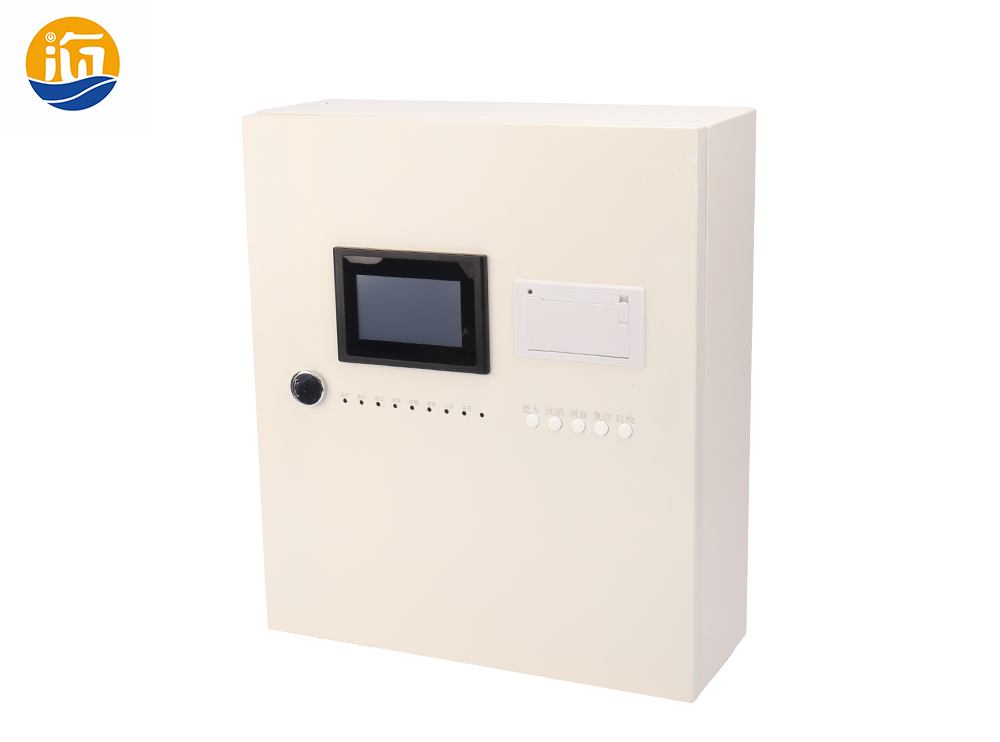

產品名稱：電氣火災消防電源主機

一、概述

電氣火災監控系統是針對國內近年來電氣火災大幅上升的態勢自主開發的，集報警、監視、控制、管理功能于一體的計算機測控系統。該系統界面直觀、易用性強、結構合理、可靠性高、功能較強、維護方便。

該系統可廣泛應用于大型商場、生活小區、生產基地、辦公大樓、商場酒店、分散設備等區域用電防火的集中管理。該系統的采用，既極大的提高供電系統的連續性，又能把電氣火災消滅于萌芽狀態，對安全用電提供了保障。

電氣火災監控設備是電氣火災監控系統的核心，可以實時地顯示被監控回路的各種工作狀態。當系統出現異常時(過電流、剩余電流、溫度過高等)，監控設備將發出聲、光報警信號，提醒工作人員注意;并還能顯示和記錄具體內容。

電氣火災監控設備執行國度標準GB 14287. 1-2014《電氣火災監控設備》。

二、基本功能

電氣火災監控設備以ARM微控制器(單片機+嵌入式軟件)作總控制器，通過2總線總線連接每臺探測器，對系統內所有受控回路的運行狀態進行實時監控。

1、報警功能

當受控回路發生異常，如:電流過流、剩余電流故障(漏電)，溫度過高等，電氣火災 監控設備能夠即時指示故障回路報警類型、指示剩余電流故障(漏電)，并以聲、光報警。

2、系統狀態指示、報警功能.

當監控系統出現通訊故障、電源故障(主電故障、備電電池故障等)時，電氣火災監控設備能夠指示出故障類型，并以聲、光報警。

3、報表打印功能

當受控回路出現異常(產生預警、報警)、系統出現故障(通訊線斷路、主電故障、備電電池故障等)時，電氣火災監控設備能夠指示出故障類型，并以聲、光報警的同時，還能夠通過打印機打印出故障信息報表。

4、遙測功能

電氣火災監控設備能夠實時檢測每個受控回路的工作狀態，顯示各個受控回路的電流、剩余電流、溫度等。

5、歷史記錄

電氣火災監控設備能夠存儲預警報警信息、故障等信息。

三、主要技術參數

主要技術參數:

1、電源:

①額定工作電壓220V AC/50Hz

②備用電源:主電源欠壓或停電時，維持監控設備工作時間不小于4h

2、工作方式:

24小時不間斷工作

3、通訊方式:

POWERBUS總線通訊，通訊距離≤10km

4、監控容量:

良好可擴展到120個監控單元(探測器)

5、監控報警項目:

①剩余電流故障(漏電):故障單元屬性(部位、類型)

②電流故障(過流):故障單元屬性 (部位、類型)

監控報警響應時間:≤60s

監控報警聲壓級(A計權):不小于70db/ 1m

監控報警光顯示:紅色LED

6、故障報警項目:

①主電欠壓或停電

②備用電源電池短路斷路

故障報警響應時間:≤60s,

監控報警聲壓級(A計權):≥70db / 1m

監控報警光顯示:紅色LED;

自檢耗時≤30s

7、歷史記錄:

①報警類型:故障單元屬性、發生時刻、恢復時刻;保存容量> 50000事件;

②報警事件查詢:全部或按報警類型、地址條件過濾;

③打印(需另配置打印機):當前狀態、查詢結果。

8、操作分級:

①“查看”級:

監視實時狀態、查詢歷史記錄。

②“操作”級:

監視實時狀態、查詢歷史記錄;進行各單元的遙控操作。

四、系統組成和原理

1、工作原理

電氣火災監控設備采用2總線總線通訊方式，通過雙絞線等通訊介質連接到各只監控探測器。監控探測器將從傳感器上取得的信息進行處理和分析后，從而產生報警及輸出。每只監控探測器對應唯---的系統地址，通過自定義協議與.上位機進行數據交換傳輸。

五、設置及工作狀態說明

電氣火災監控設備正常運行時一-般無須人工干預，直至系統出現報警或故障。但初次運行時應由專業人員負責對其參數進行設置，確保其工作在正常監測狀態。電氣火災監控設備正常工作室，運行燈應約每秒鐘閃爍一次，如果探測器已經聯網運行，通訊燈應在0.3秒內閃爍--次，液晶屏顯示相應被測參數。如果有故障或報警信息，相應的故障或報警燈會點亮,并伴有故障或報警聲音。
